Spiegazione della classificazione in micron della maglia del filtro in acciaio inossidabile: come selezionare il grado giusto (maglia 1-635, 304 vs 316)

2026,04,28

Una guida tecnica per ingegneri e professionisti degli approvvigionamenti che specificano mezzi di filtrazione per applicazioni industriali esigenti

La rete filtrante in acciaio inossidabile, disponibile da 1 mesh a 635 mesh con diametri del filo da 0,02 mm a 2,0 mm, offre una ritenzione precisa delle particelle che i filtri sintetici non possono eguagliare in ambienti ad alta temperatura, corrosivi o ad alta pressione. Questa guida spiega il numero di maglie rispetto alla classificazione in micron, confronta SS304 rispetto a SS316 e fornisce una guida alla selezione per i sistemi di filtrazione industriale.

Conteggio delle maglie rispetto alla valutazione in micron

Conteggio delle maglie = aperture per pollice lineare. Uno schermo da 100 mesh ha 10.000 aperture per pollice quadrato. Classificazione in micron (μm) = dimensione delle particelle trattenute dalla rete. Formula di relazione: Apertura (μm) = (25.400 ÷ numero di maglie) − diametro del filo (μm) . Esempio: 100 mesh con filo da 0,11 mm → (25.400÷100)−110 = ritenzione di 144 μm .

Intervalli di mesh standard: grossolana (1-20) | Medio (30-150) | Bene (200-400) | Ultrafine (500-635)

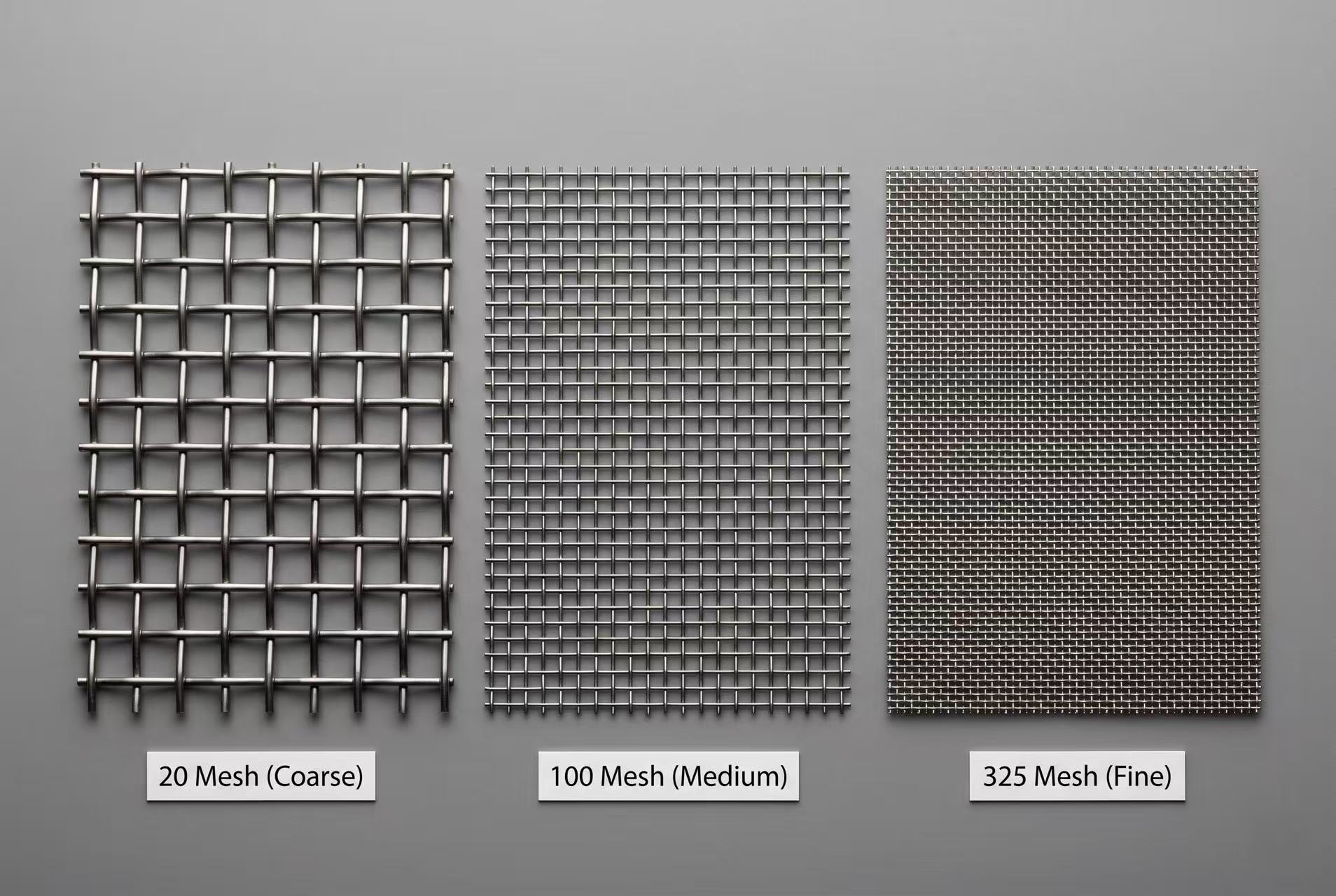

ANJIA Group stainless steel filter mesh micron comparison showing 20 mesh, 100 mesh, and 325 mesh side by side

Confronto tra 20 mesh, 100 mesh e 325 mesh: differenze nelle dimensioni di apertura su scala macro

Maglia	Filo (mm)	Apertura (μm)	Applicazione tipica
1	1,80	23.620	Pre-screening, rimozione dei detriti
10	0,60	1.940	Lavorazione dello zucchero, filtrazione grossolana
20	0,40	870	Macinazione di cereali, pellet di plastica
40	0,25	385	Filtrazione di vernici, prodotti chimici
60	0,19	233	Trattamento delle acque, catalizzatore
100	0,11	144	Lavorazione alimentare, filtrazione dell'inchiostro
150	0,07	99	Chimica fine, aerospaziale
200	0,05	77	Fluido idraulico, medico
325	0,035	43	Filtrazione finale farmaceutica
500	0,025	26	Elettronica, acqua ultrapura

SS304 vs SS316: quale grado per la filtrazione?

La differenza fondamentale: l'SS316 contiene il 2-3% di molibdeno , fornendo resistenza alla corrosione da cloruro che manca all'SS304. Ciò determina l'idoneità per ambienti marini, chimici e ad alta salinità.

Proprietà	SS304	SS316	Vincitore
Resistenza al cloruro	Moderare	Superiore	SS316
Resistenza agli acidi	Bene	Eccellente	SS316
Temp. operativa max	400°C	500°C	SS316
Costo (100 mesh, 1 m²)	$ 45-65	$ 65-95	SS304
Resistenza alla trazione	520MPa	520MPa	Cravatta
Contatto alimentare FDA	SÌ	SÌ	Cravatta

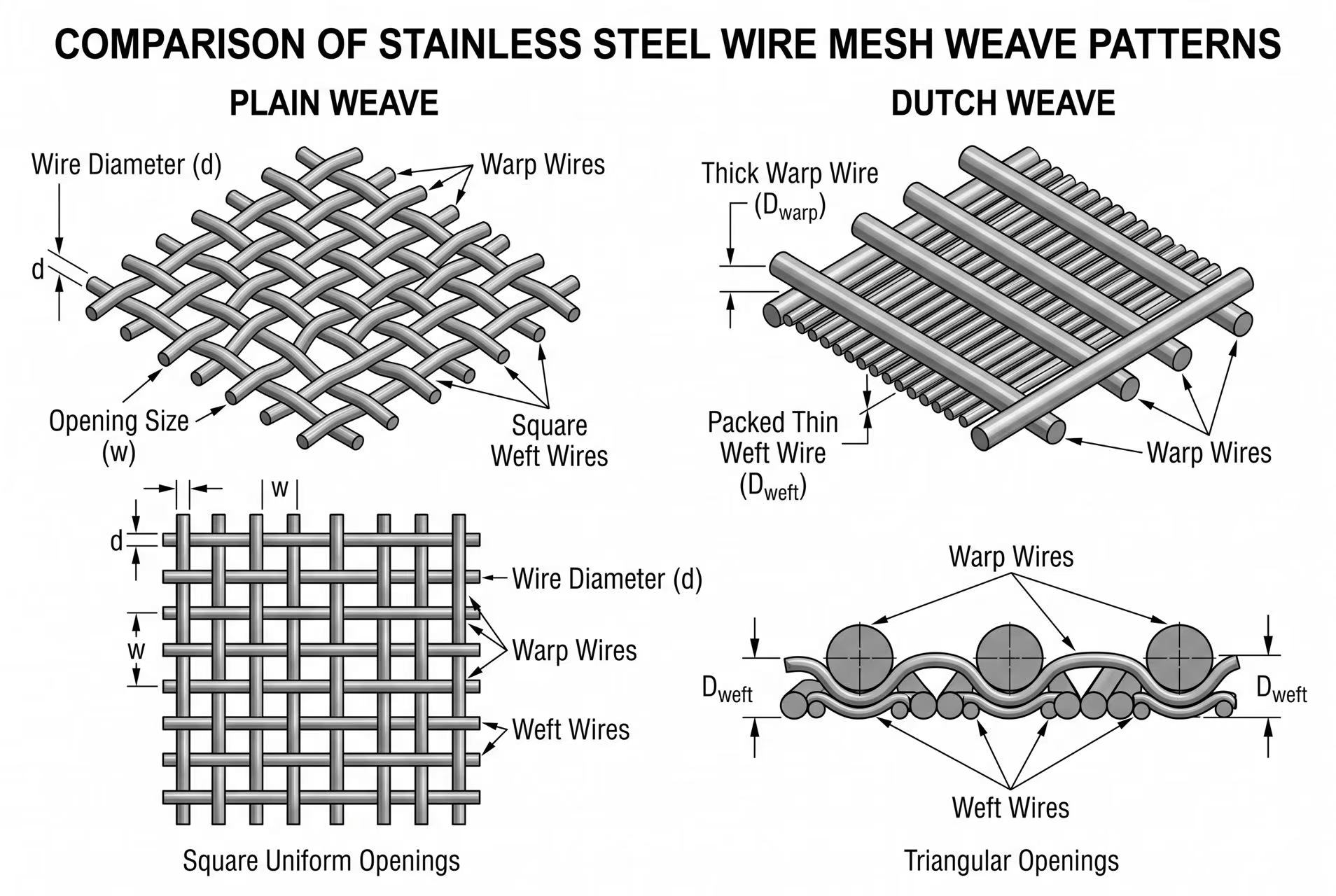

ANJIA Group stainless steel filter mesh weave pattern comparison showing plain weave square opening versus Dutch weave triangular opening

Tessitura semplice (aperture quadrate) e tessitura olandese (aperture triangolari rastremate) – confronto geometrico

Modelli di trama e selezione del diametro del filo

Tessuto normale: aperture quadrate, portata più elevata, pulizia con controlavaggio più semplice. Standard per la maggior parte delle applicazioni. Tessuto olandese: aperture triangolari rastremate, maggiore resistenza per fluidi viscosi e uso ad alta pressione. Compromesso nel diametro del filo: il filo sottile (0,02-0,05 mm) massimizza il flusso per una filtrazione ultrafine ma necessita di supporto. Il filo medio (0,08-0,15 mm) bilancia forza e flusso. Il filo pesante (0,20-0,30 mm) offre la massima resistenza allo scoppio per i liquami minerari e l'idraulica ad alta pressione.

Standard e applicazioni del settore

Settore farmaceutico (FDA/GMP): SS316L, elettrolucidato Ra ≤0,8 μm, 200-400 mesh, USP Classe VI.
Alimenti e bevande (HACCP/3A): SS304/SS316, 40-200 mesh, compatibile con CIP e sterilizzazione a vapore.
Petrolchimico (API/ASTM): SS316/SS316L per gas acido, 20-100 mesh, funzionamento fino a 500°C.
Trattamento dell'acqua: Acqua dolce: SS304, 60-200 mesh. Acqua di mare: SS316 o SS2205 duplex, 40-150 mesh.

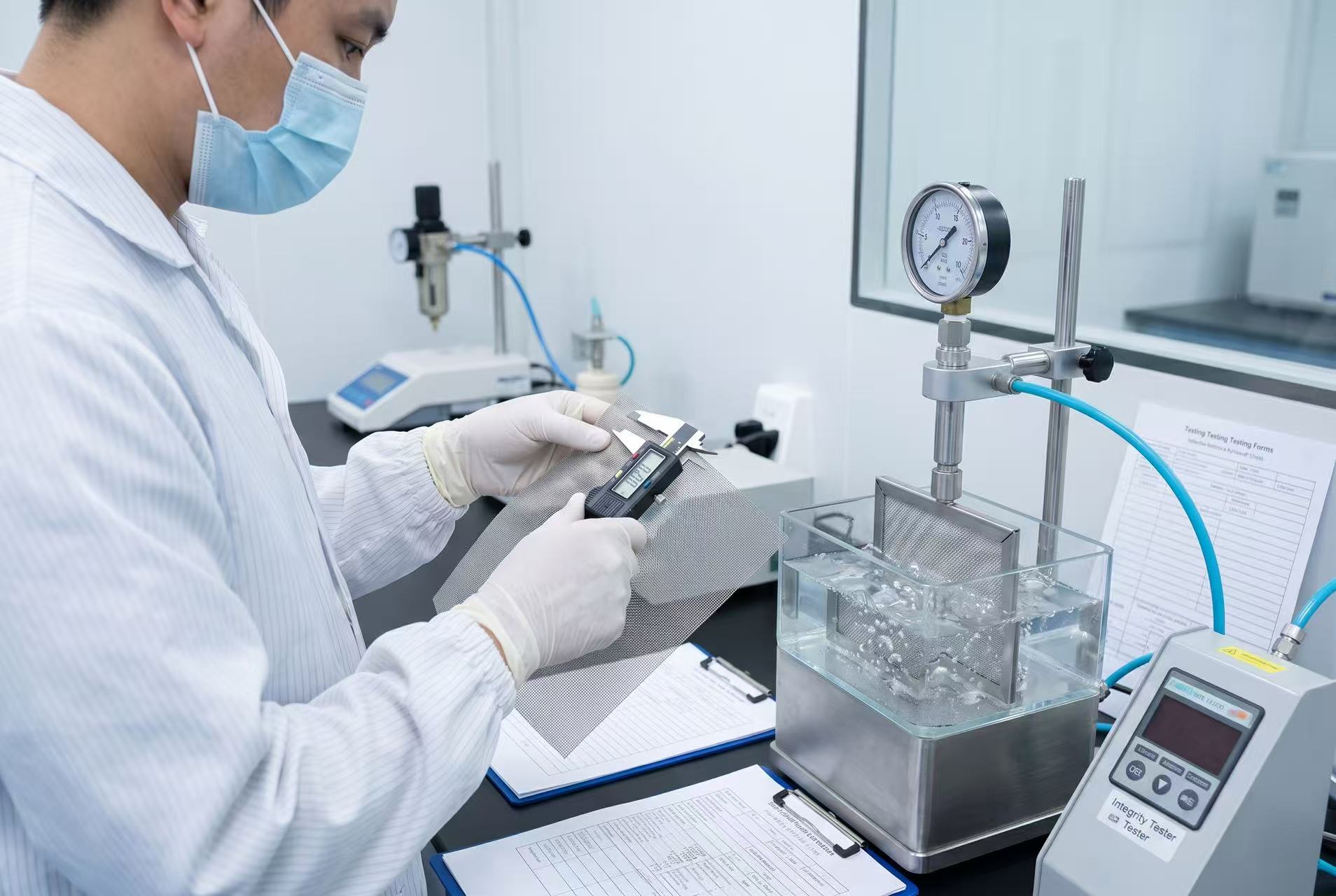

ANJIA Group quality control inspection of stainless steel filter mesh with bubble point testing and wire diameter measurement

Controllo qualità: test del punto di bolla secondo ASTM F316 e verifica del diametro del filo con calibro digitale

Lista di controllo della documentazione di qualità

Produttori rinomati forniscono: certificato di test di macinazione (composizione chimica secondo ASTM A240/EN 10088), verifica dimensionale (numero di maglie, diametro del filo ±0,005 mm, dimensione di apertura), certificato di finitura superficiale per prodotti farmaceutici/alimentari (misurazione Ra, passivazione) e ISO 9001:2015 con rapporti di ispezione SGS/TUV di terze parti.

Produttore consigliato: ANJIA GRUPPO

ANJIA GROUP (Hebei Conquer Hardware Wire Mesh Co., Ltd.) gestisce una struttura certificata ISO 9001:2015 di 72.000 mq ad Anping con oltre 30 anni di esperienza nella produzione di reti metalliche. Tempi di consegna: 10-20 giorni per specifiche personalizzate. Spedizione a doppio porto da Tianjin/Qingdao (nord) e Guangzhou/Shenzhen (sud) verso Europa, Nord America, Africa e Sud-Est asiatico.
